AICON Wheel Watch

การตรวจสอบการเคลื่อนที่ของล้อด้วยความเร็วสูง

  • ใช้ทดสอบรถที่เคลื่อนที่หรือจอดอยู่ในสนามทดสอบ
  • วัดล้อของรถยนต์ได้อย่างชัดเจนครอบคลุม
  • วัดค่าพารามิเตอร์ของทั้งล้ออย่างแม่นยำ รวมไปถึงรอยและยังมีการวัดความเอียงของ camber, การเคลื่อนของสปริง และมุมบังคับเลี้ยว

Description

WheelWatch-หลักการทำงาน

WheelWatch ประกอบไปด้วยกล้องที่มีความเร็วสูง, CMOS Sensor ที่มีความละเอียดสูง, แฟลชที่มีประสิทธิภาพสูงในตัว และระบบประมวลผลเพื่อวิเคราะห์ภาพ โดยกล้องตัวนี้มีความเร็วของชัตเตอร์สั้นมากโดยใช้เวลาเพียงไม่กี่ไมโครวินาที ซึ่งเป็นสิ่งที่จำเป็นสำหรับการวัดที่ใช้ระยะเวลานาน นอกจากนี้ ยังสามารถมั่นใจได้ว่าเป็นระบบที่มีความแข็งแรงและสเถียรไม่ว่าเวลาจะผ่านไปนานแค่ไหน

โดยเครื่องจะให้ข้อมูลที่ความถี่ 490 Hz เหมาะอย่างยิ่งสำหรับการศึกษาและปรับแต่งพารามิเตอร์ Chassis แบบคงที่และแบบไดนามิก การวัดจะถูกควบคุมโดยอัตโนมัติ และอาจถูกเก็บรวบรวมเป็นระยะเวลานาน โดยฟังก์ชั่น Trigger ช่วยให้มั่นใจได้ว่า Sensor ที่มีหลายๆตัวนั้นเชื่อมต่อกันอย่างสมบูรณ์

สามารถติดตั้งกล้องได้ที่ระยะห่างไม่เกิน 500 มม. (20 นิ้ว) จากบังโคลน สำหรับระบบประมวลผลของกล้องใช้โปรโตคอล TCP/IP เพื่อสื่อสารกับคอมพิวเตอร์ที่วางอยู่ในยานยนต์ที่ทำการทดสอบ โดยใช้กำลังไฟประมาณ 12 โวลต์จากยานยนต์ขณะที่ทำกำลังทำการทดสอบการขับขี่อยู่

ขั้นตอนการประมวลผล

สำหรับการวัดการเคลื่อนที่ของล้อ จะทำการติดตั้งกล้องในแต่ละล้อ เพื่อให้มองเห็นล้อและส่วนของบังโคลนโดยรอบ โดยตัวเชื่อมต่อล้อที่ทำจาก Carbon Fiber จะถูกติดอยู่กับล้อตำแหน่งของกล้องไม่จำเป็นต้องเสถียร เนื่องจาก WheelWatch จะคำนวณจากตำแหน่งใหม่อย่างต่อเนื่อง โดยใช้เป้าหมายอ้างอิงบนบังโคลนรถ ทำให้ระบบนี้มีความสเถียรมากกว่าระบบอื่นๆเป็นอย่างมากคนขับรถจะ Trigger จุดเริ่มต้นและจุดสิ้นสุดของช่วงการวัดด้วยตนเอง โดยไม่จำเป็นต้องไปทำที่เครื่อง WheelWatch ซึ่งกล้องความเร็วสูงนี้จะรวบรวมข้อมูลการวัดล้อด้วยอัตราสูงสุด 490 ครั้งต่อวินาที ระบบประมวลผลของภาพจะช่วยวิเคราะห์ภาพที่ได้แบบ Real Time และส่งผ่านค่าการวัดไปยังคอมพิวเตอร์ โดยจะคำนวนพิกัดของล้อแบบอิสระทั้ง 6 องศา

ข้อมูลทางเทคนิค

ส่วนประกอบของเครื่อง

  • ระบบพื้นฐานของ MoveInspect
  • ต่อ 1 เพลาจะใช้กล้องของ MoveInspect 2 กล้อง และตัวเชื่อมต่อ 2 ตัว
  • อุปกรณ์จับยึด

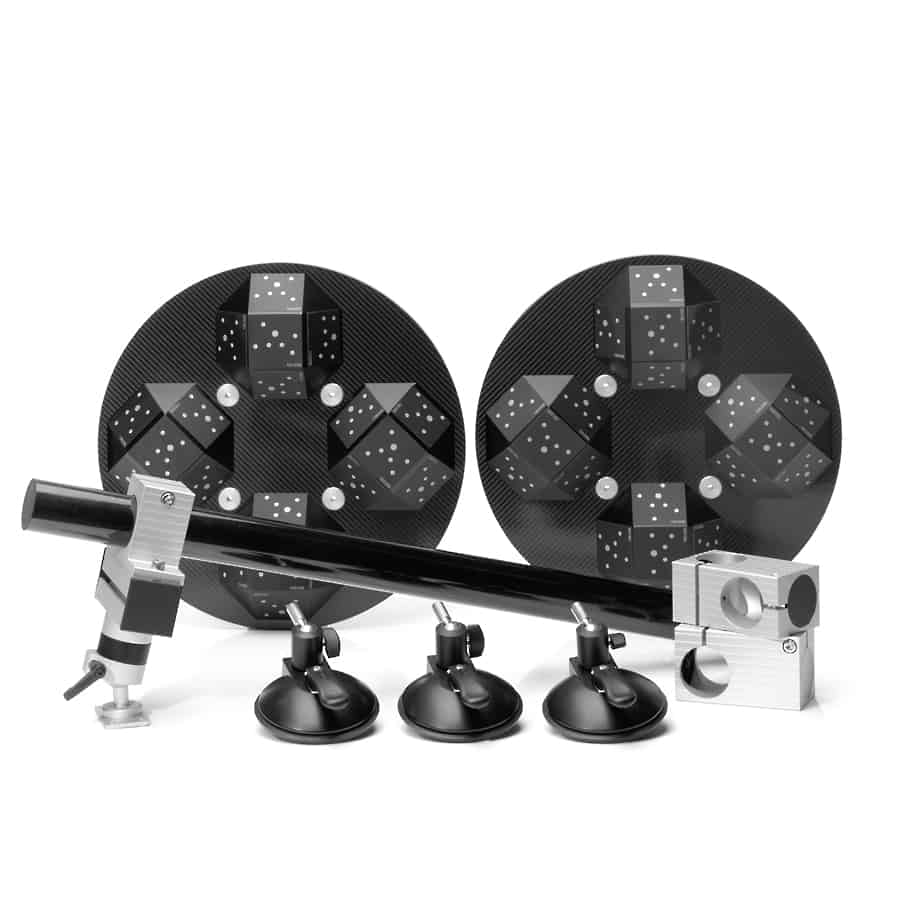

  • ชุดอุปกรณ์เสริม รวมถึง Target และ syncbox และคอมพิวเตอร์พร้อมโปรแกรมของ WheelWatch

System parameters:

Position accuracy:
X, Y, Z
± 0.1 mm
Angular accuracy ± 0,015°
Measurement volume 1,000 mm x 1,000 mm x 500 mm
(40“ x 40“ x 20“)
Distance camera /wheel adapter approx. 0.5 m (20“)
Measurement range (track/camber) ± 45°
Spin angle range unlimited
Max. acquisition frequency 500 Hz

Wheel adapter:

Material carbon fiber
Diameter 400 mm (16”)
Weight < 500 g
Targets ANCO on retro reflective film High Gain 7610

Camera:

Type of camera High speed CMOS camera (MoveInspect HF)
Resolution 1280 x 1024 pixels
Max. afrequency 500 Hz
Exposure time 10 µs – 100 µs
Lens High performance lens, f=10 mm, minimal distortion
Flash High performance LED ring light, 10-100 μs
Data transmission TCP/IP
Synchronization Digital time stamp / Master/slave mode, Clock / Enable IN/OUT (TTL o. 20 mA Loop)
Power supply Test drive: 12 Volt vehicle power system; test station: 90 – 240 Volt

โปรแกรม

  • ใช้ในการสอบเทียบกล้อง
  • ใช้ในการสอบเทียบเพลา
  • ใช้คำนวณจุดอ้างอิง
  • ใช้แปลงพิกัดของยานยนต์
  • ใช้ในการถ่ายโอนไฟล์ข้อมูล แบบ Analog หรือ Digital (TCP/IP)
  • คำนวณพารามิเตอร์ของเพลาและล้อ

Controlling computer:

Test drive Notebook (Microsoft ® Windows ® 7 (64 Bit))
Test station Desktop computer (Microsoft ®
Windows ® 7 (64 Bit))
