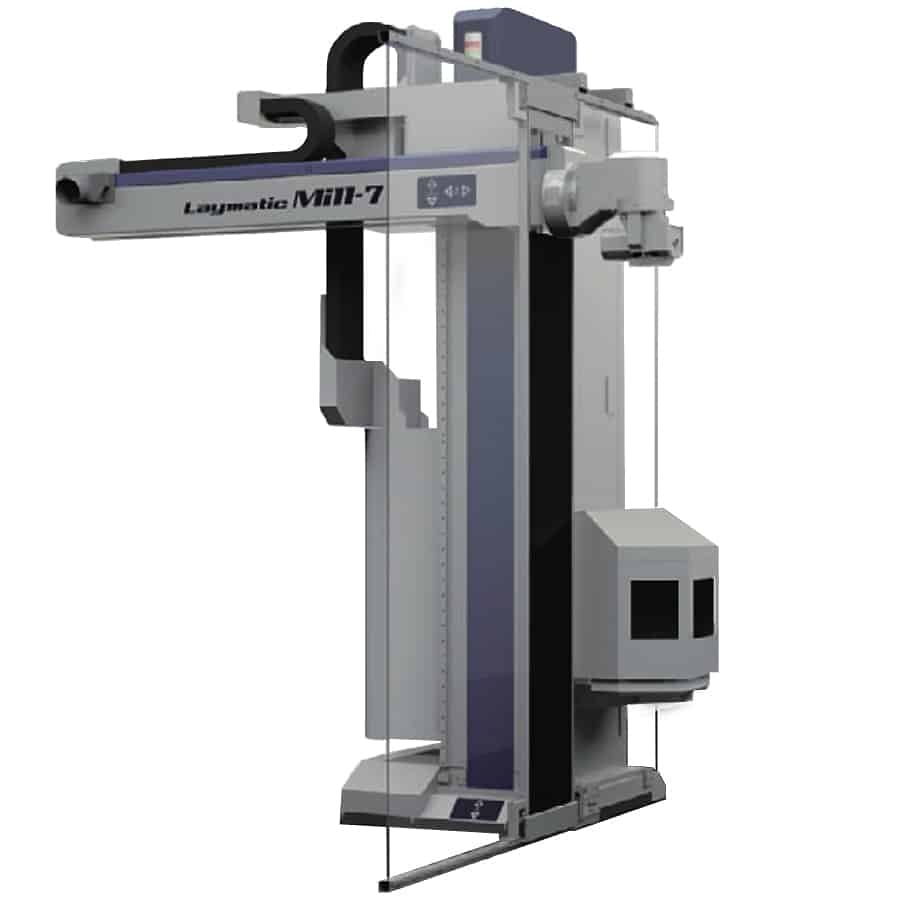

Mill-7 System

เครื่องกัด 5 แกน อัตโนมัติ + ATC รุ่นใหม่ล่าสุดที่มีความไวสูง ทำให้การสร้าง Model เป็นเรื่องง่าย

Description

คุณลักษณะ

  • ใช้ในการจำลองชิ้นงานด้วยดินเผา หรือเรซิ่น โดนสามารถตัดได้
  • สามารถติดตั้ง ATC เพื่อทำการเปลี่ยนเครื่องมืออัตโนมัติได้
  • มีพอร์ตสำหรับดักฝุ่นสำหรับฝุ่นแขวนลอยขณะตัด
  • มีขนาดที่หลากหลาย สามารถเลือกให้เหมาะกับพื้นที่ที่ต้องการติดตั้ง
  • Interface เรียบง่าย ทำให้เข้าใจง่ายและสามารถเรียนรู้ได้ในระยะเวลาอันสั้น
  • ทำการควบคุม 5 แกนพร้อมกัน รวมไปถึงการหมุนด้วยความเร็วสูง ทำให้ระยะในการประมวลผลสั้นลง เหลือ 1 ใน 3 ของแกนหมุนทั่วไป

ข้อมูลทางเทคนิค

Specification :

Machine spec Horizontal Arm 3-axis
YZ Main Weight 4,000 kg.
Drive spec LM Guide
Pack Pinion
X Axis Cover Belt
Stroke X
Y
Z
Distance from FL Line 160 mm.
Machine speed & Ability Moving speed 25 m/min
Minimum spindles speed 3,000mm.
Maximum spindles speed 24,000mm.
Maximum torque 3.7 Nm.
Standard torque 1.2-3.0 Nm
Milling head Auto 2-axis Total 5-axis
C axis rotatable ± 120 °C
B axis rotatable ± 180 °C
Cooling system Air
Magazine position Column side
ATC Tools number 15 pcs.
Maximum Tool size 250 mm.




1. Colum stroke

Code Stroke (mm.) Machine Height (mm.)
28 2800 4500
25 2500 4200
22 2200 3900
19 1900 3600
16 1600 3600

2. Arm stroke

Code Stroke (mm.)
16 1650
16 1550
14 1450
13 1350

3. Attachment

Code Details
N/A
A APC Unit
L Base Area Sensor
M Control Monitor Unit

4. Base rail long

Code Base long (m.) Stroke (mm.)
8.5 8.5 4500
